Oppgave (Snittmetoden)

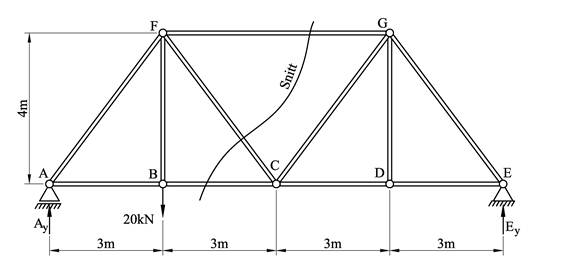

Bestem stavkrefter i elementene BC, CF og FG.
Løsning
Sjekker først om fagverket er statisk bestemt: o = 3, s = 11 og k = 7 gir o + s = 2k dvs. statisk bestemt. Deretter bestemmer vi opplagerkrefter og her ser vi på hele konstruksjonen:

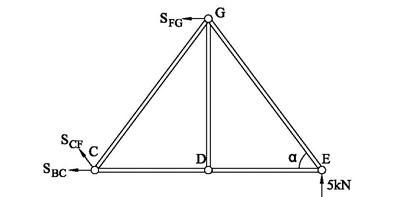

Legger inn et snitt gjennom element BC, CF og FG og ser på høyre del:
Vi antar strekk i de berørte stavene. Fra forrige eksempel fant vi α = 53,1°.
Vi kunne alternativt brukt ΣFx = 0 for å finne SBC:
